光缆故障的原因一般有光衰和断纤两类。
造成光衰的原因有很多种,大致分为以下几类:

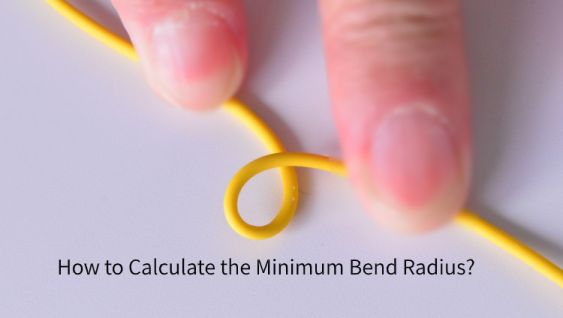

第1类是光缆弯折半径过小造成的光衰。
由于光纤对应力敏感,因此弯曲光纤时有可能导致光信号通过光纤包层逸出,随着弯曲变得尖锐,光信号也将泄露的更多。光纤弯曲会引起光纤衰减。随着弯曲半径的减小,光纤弯曲产生的衰减量会增加。
所有光缆或跳线的光纤弯曲半径都不同,还可能会因光缆的类型或制造方式而异。目前常用的单模光缆纤芯型号为G652,一般情况下,该型号的光纤制成的光缆其最小弯曲半径取决于光缆的直径和类型。为了相对安全,取最大值,现在常用的G652光纤,弯曲最小半径选择大于等于30mm。由于光缆铠装结构等等问题,弯曲半径过小容易造成铠装外皮的损伤,光缆弯曲半径一般不应小于光缆外径(OD)的十倍,在承受拉力负荷下,光缆的弯曲半径是光缆外径的15倍。假设某光缆外凯直径为1cm,则弯曲半径应该在10cm至15cm之间。为保险起见,常见的光缆盘留,通常在直径30cm为最佳。
当光缆在敷设过程中,由于施工不规范造成光缆半弯曲半径小于30mm时,就极容易产生光衰。这种情况下只要找到弯折半径故障点,把光缆的弯曲半径恢复到大于30mm时,这种故障基本上就可以解决。

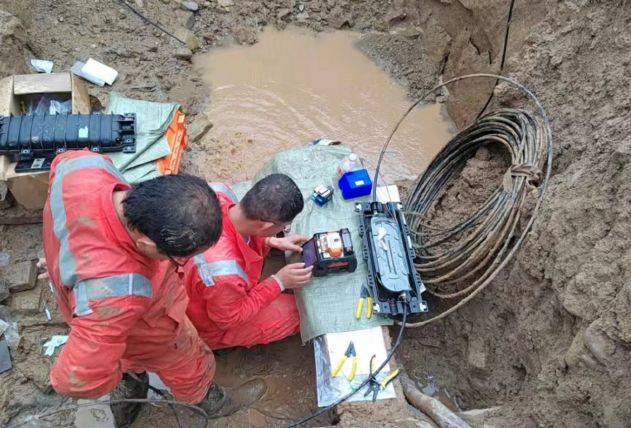

第2种是接头盒进水,造成的光衰。
光缆每2km-3km就有一个接头盒,接头盒内就会把光纤熔接一次,如果遇到某些原因造成光缆损坏,也会在损坏位置增加1-2个接头盒。光缆接头盒一般为硬质的工程塑料制成。光缆接头盒分为上下两半组成。在接头盒上盖和下盖的中间有密封胶条,防止水分入侵,由于接头盒材质问题以及接头盒密封胶条密封不严或材质问题等原因,造成地下水入侵到接头盒内部,致使光纤熔接点浸泡在水中。
光纤的成分主要是SiO4,组成形态是硅氧四面体相互连接,氧原子以桥氧的形式存在。如果遇到水(H2O)后,光纤表面吸附后会逐渐发生水解反应,于是硅氧键就会断裂,就会造成光纤断裂。这个真正从源头上解释了光纤为何怕水!
其实光缆在正常情况下防水措施做得比较完善了,但是我们在光纤熔接处、接头盒密封处、裸线暴露处一旦进水就会导致光纤寿命锐减甚至直接断纤。

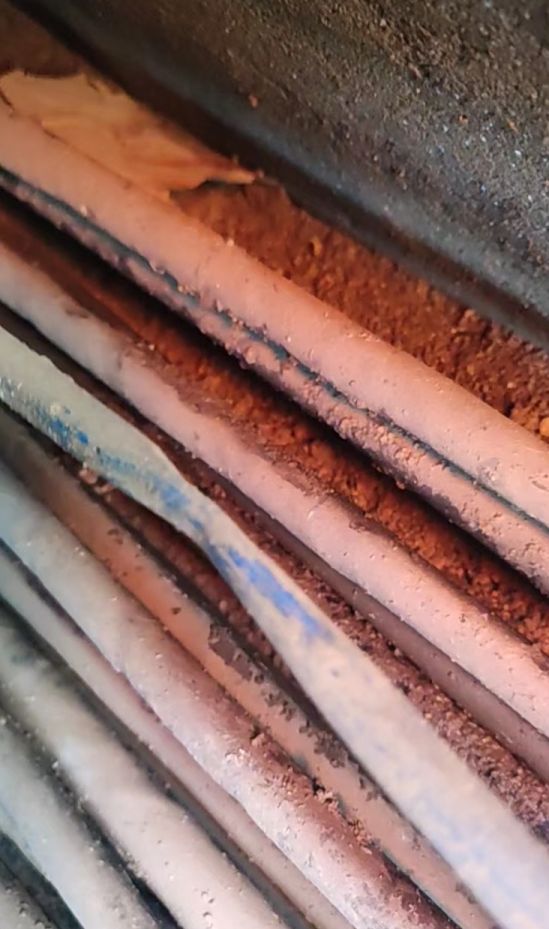

第3种是由于外力挤压造成的光衰。
光缆在铺设过程中。从光缆轴上将光缆放直,以及穿缆吹缆过程中,如果缆弯曲半径过小或者是石子等坚硬物体割到光缆,对光缆造成挤压变形。容易使纤芯受损从从而造成光衰。
第4种是光纤材料问题造成的光衰。
光纤生产技术不断提升,早期生产的光纤光缆,或者低质劣质光缆经常发生光纤材料自身原因造成的光衰。近几年,光纤材料和生产工艺质量不断提升,由于光纤材料问题产生的光衰基本得到解决。近几年新铺设的光缆,由于光纤材料造成的光衰,此类故障越来越少,但是在老旧的光缆上,或者质量非常差的光缆,还是偶有发现光缆质量材料问题造成的光衰。遇到此类问题,一般情况下,只能将劣质光缆进行更换才能解决。
断纤分为部分中断和整条光缆中断两类
部分中断有以下几类:
第1种原因是外力挤压或者是弯折过大造成光纤纤芯中断。
光缆在施工过程中,由于外力挤压或者弯折半径过小,造成的光缆部分纤芯中断,这种情况较为普遍。也是一种软性故障,非常难以查找处理。

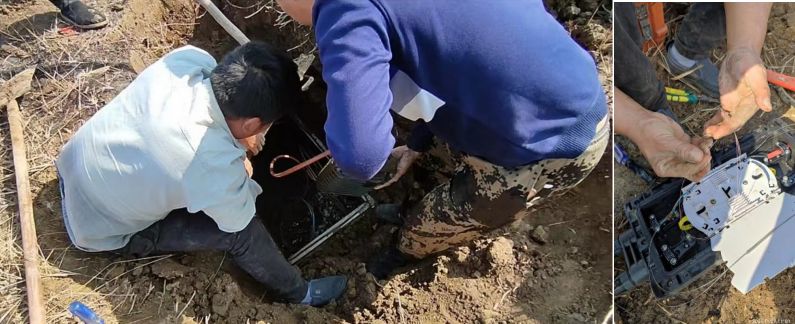

第2种是接头盒进水造成接头受损中断。
光纤熔接点接头盒进水造成的纤芯受损中断,是光缆部分纤芯中断最常见的故障。水分子侵入到接头盒,通过热缩管的缝隙最终抵达光纤熔芯熔接点时。水分子会进入到玻璃纤芯中二氧化硅分子键链之中,最终把硅氧四面体键链开解掉,造成光衰或者是接头位置断纤。这个故障也是光缆部分纤芯中断最常见的故障现象。这种故障也属于软性故障,同样也是非常难以查找处理。
第3种是动物啃咬造成的光纤纤芯中断。
埋在地下的通信光缆极容易被啮齿类动物啃咬,架空光缆也很容易被啄木鸟等啄穿造成部分先芯中断,由于光纤受损创面较小,这类的故障也非常难以处理。

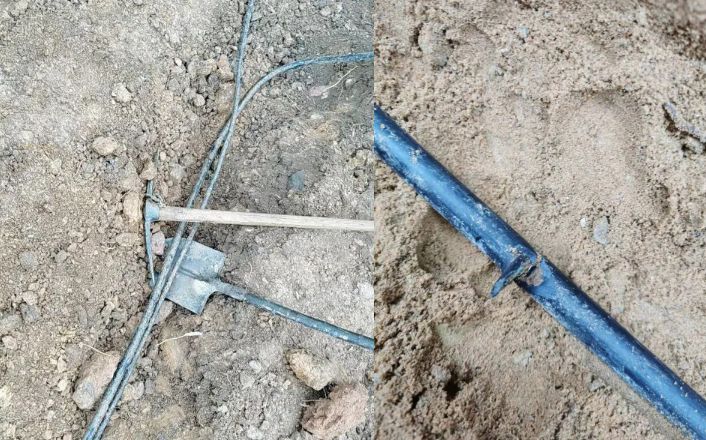

第4种是外界施工,不慎碰到了光缆,造成部分中断。
无论是埋在地下的光缆还是架空光缆,经常会受到外界的第三方施工作业,或者高大的车辆剐蹭,不慎碰到了光缆,造成光缆纤芯受损部分中断,这个故障是相对来说比较容易处理的,只需要沿着光缆径路进行逐段排查,看到施工作业的车辆或者是施工后留下的痕迹,基本上就可以确定故障位置。
第5种是光缆的牵引张力过大。造成部分纤芯中断。
架空光缆跨度过大,或者是有车辆剐蹭到光缆,地埋光缆由于地质滑坡逐步的变化也有可能造成光缆的牵引张力过大,最终可能伤害到光缆纤芯,造成部分纤芯中断。此类故障相对来说容易观察到变化,光缆受伤较为明显,也属于相对容易处理的光缆故障。
整条光缆中断一般有以下几种原因:

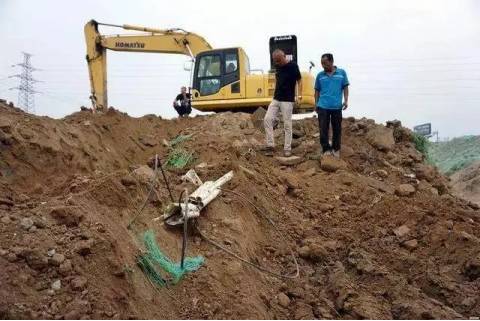

第1种是大型机械施工作业造成光缆中断。
在光缆业主不知情的情况下,第三方施工作业的大型机械经常会损害到光缆,造成光缆中断,这种故障相对来说较容易处理。只要眼光缆径路巡查。看到施工车辆以及施工车辆留下的痕迹基基本上就可以确定光缆断缆故障点。

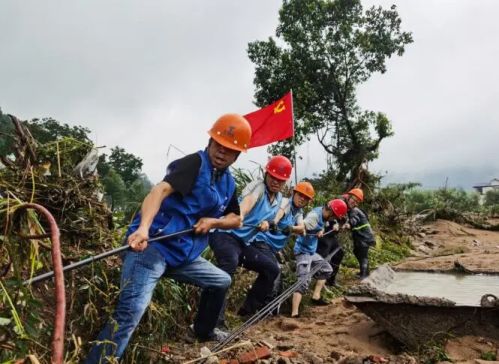

第2种是自然灾害造成整条光缆中断。
自然灾害如:山体滑坡、泥石流、地面沉降、架空电线杆倒伏、等等原因,也会造成光缆纤芯全部中断,这种故障相对来说较容易查找,故障点非常明显。
